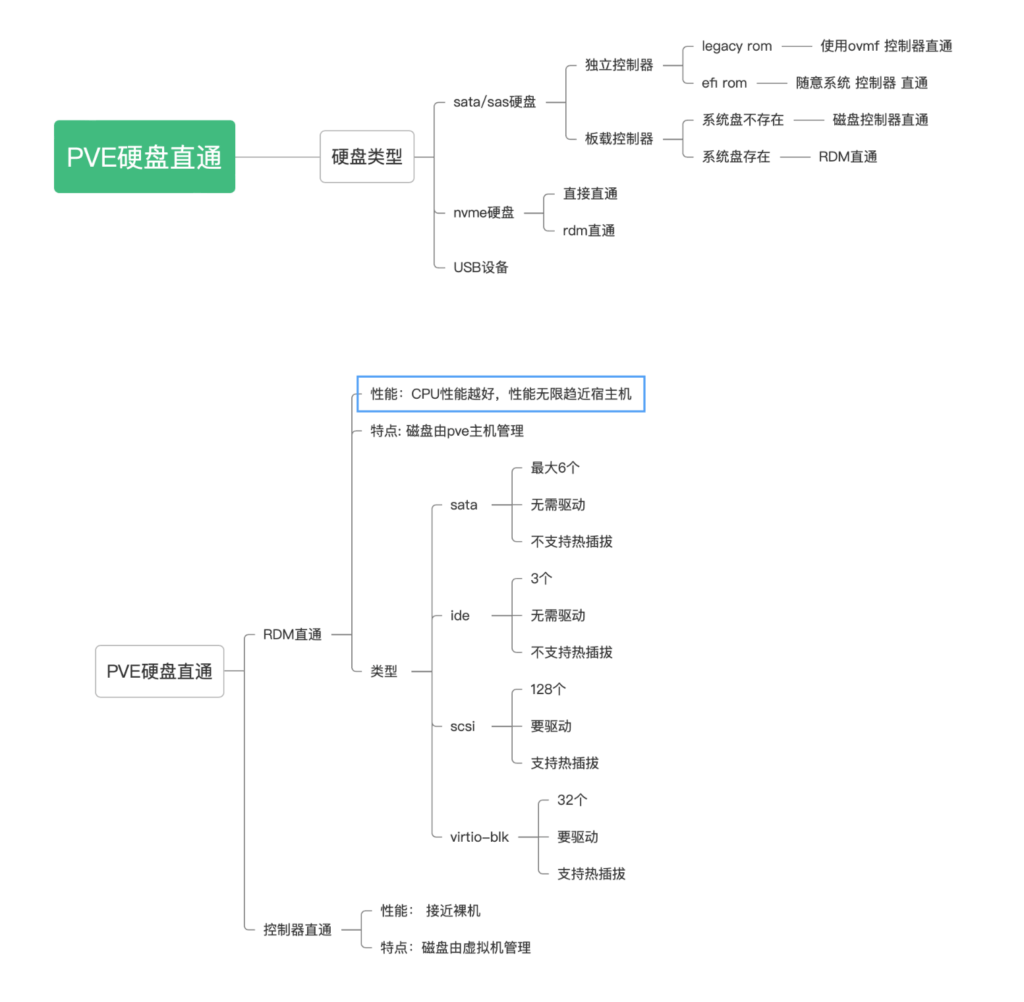

使用PVE有时为了方便，需要将硬盘直通, PVE系统直通硬盘有两种方式，方法一命令操作，直通单块硬盘 Raw Device Mapping (RDM)；方法二添加 PCI设备，直通 SATA Controller（SATA 控制器）。

其中裸磁盘映射 Raw Device Mapping (RDM) 是将单个硬盘或者分区，通过qemu进行映射到虚拟机，通过这种方式，硬盘会在虚拟机内会认为是一个qemu-hdd。

磁盘控制器直通会让磁盘控制器下的所有硬盘间接直通到虚拟机，通过这种方式，硬盘会在虚拟机内会认为是一个物理磁盘，具有smart属性。

RDM磁盘直通

进入Proxmox VE(PVE)系统的SSH，或直接进入PVE管理网页Shell，我们可以通过下面命令，列出当前的硬盘列表：

ls -la /dev/disk/by-id/

例如：

lrwxrwxrwx 1 root root  9 Jun 12 09:36 ata-GALAX_TA1D0240A_305D0********0279966 -> ../../sda
lrwxrwxrwx 1 root root 10 Jun 12 09:36 ata-GALAX_TA1D0240A_305D0********0279966-part1 -> ../../sda1
lrwxrwxrwx 1 root root 10 Jun 12 09:36 ata-GALAX_TA1D0240A_305D0********0279966-part2 -> ../../sda2
lrwxrwxrwx 1 root root 10 Jun 12 09:36 ata-GALAX_TA1D0240A_305D0********0279966-part3 -> ../../sda3
lrwxrwxrwx 1 root root  9 Jun 12 09:58 ata-ST1000DM003-1****2_W********7 -> ../../sdb
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-root -> ../../dm-1
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-swap -> ../../dm-0
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-vm--100--disk--0 -> ../../dm-8
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-vm--101--disk--0 -> ../../dm-7
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-vm--105--disk--0 -> ../../dm-6
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-name-pve-vm--200--disk--0 -> ../../dm-9
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********ZgzGBJxLqknLHZ05EUcCM0h3lWV -> ../../dm-1
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********nbQKEmdsTHkKIe8j2Ou0mfRwXNL -> ../../dm-7
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********OS0i5zs3870PzzgRxluMPy9qALl -> ../../dm-8
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********SUJ1HHzTaROYIrVWHsoN9fZ4XiM -> ../../dm-9
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********FE8hXy66BHq4Hf0HjxNMkUgqXnb -> ../../dm-0
lrwxrwxrwx 1 root root 10 Jun 12 09:36 dm-uuid-LVM-ezreio8tLBAyf5iIBYW5HS*********4PcYIkPqUFwmS91bfMSRwlA9vxR -> ../../dm-6
lrwxrwxrwx 1 root root 10 Jun 12 09:36 lvm-pv-uuid-2oucQP-****-****-****-****-****-gm99Po -> ../../sda3
lrwxrwxrwx 1 root root 13 Apr 28 16:39 nvme-eui.01000000010000005cd2e431fee65251 -> ../../nvme2n1
lrwxrwxrwx 1 root root 13 Mar 3 15:52 nvme-eui.334843304aa010020025385800000004 -> ../../nvme1n1
lrwxrwxrwx 1 root root 13 Apr 28 17:36 nvme-eui.334843304ab005400025385800000004 -> ../../nvme0n1
lrwxrwxrwx 1 root root 13 Apr 28 16:39 nvme-INTEL_SSDPE2KX020T8_BTLJ039307142P0BGN -> ../../nvme2n1
lrwxrwxrwx 1 root root 13 Mar 3 15:52 nvme-SAMSUNG_MZWLL800HEHP-00003_S3HCNX0JA01002 -> ../../nvme1n1
lrwxrwxrwx 1 root root 13 Apr 28 17:36 nvme-SAMSUNG_MZWLL800HEHP-00003_S3HCNX0JB00540 -> ../../nvme0n1
lrwxrwxrwx 1 root root 9 Mar 3 15:52 scsi-35000c500474cd7eb -> ../../sda
lrwxrwxrwx 1 root root 9 Mar 3 15:52 wwn-0x5000c500474cd7eb -> ../../sda
lrwxrwxrwx 1 root root  9 Jun 12 09:58 wwn-0x500********f289 -> ../../sdb

这里必需选择的是整个硬盘（物理硬盘）而不是分区，比如 sda、sdb、sdc 对应的 id，而不是 sda1、sda2…

将物理磁盘直通给PVE系统下虚拟机中需要在shell下通过CLI的方式来添加，使用的工具为qm(Qemu/KVM虚拟机管理器)，通过命令 set 来设置物理磁盘到虚拟机中：

qm set <vm_id> -<disk_type>[n] /dev/disk/by-id/<type>-$brand-$model_$serial_number

其中：

• vm_id : 为创建虚拟机时指定的VM ID。
• <disk_type>[n]： 磁盘的总线类型及其编号，总线类型可以选择IDE、SATA、VirtIO Block和SCSI类型，编号从0开始，最大值根据总线接口类型有所不同，IDE为3，SATA为5，VirTIO Block为15，SCSI为13。
• “/dev/disk/by-id/-brand-brand−model_$serial_number” ： 为磁盘ID的具体路径和名称。

以上方的硬盘数据 ata-ST1000DM003-1****2_W****7 为例，将此硬盘直通给VM ID编号为200的虚拟机下，总线类型接口为sata0，命令如下：

qm set 200 -sata0 /dev/disk/by-id/ata-ST1000DM003-1****2_W********7

配置成功完成后，返回：

update VM 200: -sata0 /dev/disk/by-id/ata-ST1000DM003-1****2_W********7

同样，如果打算直通一个 nvme 硬盘，那么可以使用下面的命令：

qm set 200 --scsi1 /dev/disk/by-id/nvme-INTEL_SSDPE2KX020T8_BTLJ039307142P0BGN

当然，也可以使用ide或者sata形式直通硬盘，如下：

qm set 200 --sata1 /dev/disk/by-id/nvme-INTEL_SSDPE2KX020T8_BTLJ039307142P0BGN

qm set 200 --ide1 /dev/disk/by-id/nvme-INTEL_SSDPE2KX020T8_BTLJ039307142P0BGN

执行之后，可以进入 PVE 虚拟机管理网页，检查是否挂载成功：

建议为 scsi 设备，这样性能理论上是最优秀的。

需要注意的是，scsi 会有序号，如 scsi1，scsi0。在操作之前，应该要知道哪些 scsi 号是空的。对于 pve 来说，sata 最多有6个设备。如果要使用 sata 类型直通，请勿超过 sata5。

如果需要取消直通，可以使用命令：qm set <vmid> --delete scsiX

如上面的例子，命令为：

root@pve:~# qm set 101 --delete scsi1
update VM 101: -delete scsi1

直通 SATA Controller/PCI-E 阵列卡

Proxmox VE(PVE)系统直通SATA Controller(SATA 控制器)，会把整个sata总线全部直通过去，就是直接将南桥或者直接把北桥连接的sata总线直通，那么有些主板sata接口就会全部被直通。

选择需要设置的PVE系统，点击 硬件 > 添加 > PCI设备 > 选择 SATA Controller（SATA 控制器），最后点击“添加”把 SATA Controller（SATA 控制器）添加给相应的系统后，完成重启，PVE硬件直通的设置就生效了。
